Подводные кабельные линии 10 кВ: ЛСП-1 Филановского — ЛСП Грайфера
Разработка рабочей документации, закупка материалов, монтаж (прокладка) силовых подводных кабельных линий, кабелей и датчиков подводных частей системы геодинамического и гидрологического мониторинга м/р им. В.И. Грайфера (первая стадия освоения)
Все проектыВ рамках проекта были проложены две силовые подводные кабельные линии напряжением 10 кВ, а также подводные линии систем геодинамического и гидрологического мониторинга на участке от ледостойкой стационарной платформы ЛСП-1 месторождения им. В. Филановского до ледостойкой стационарной платформы месторождения им. В. Грайфера.

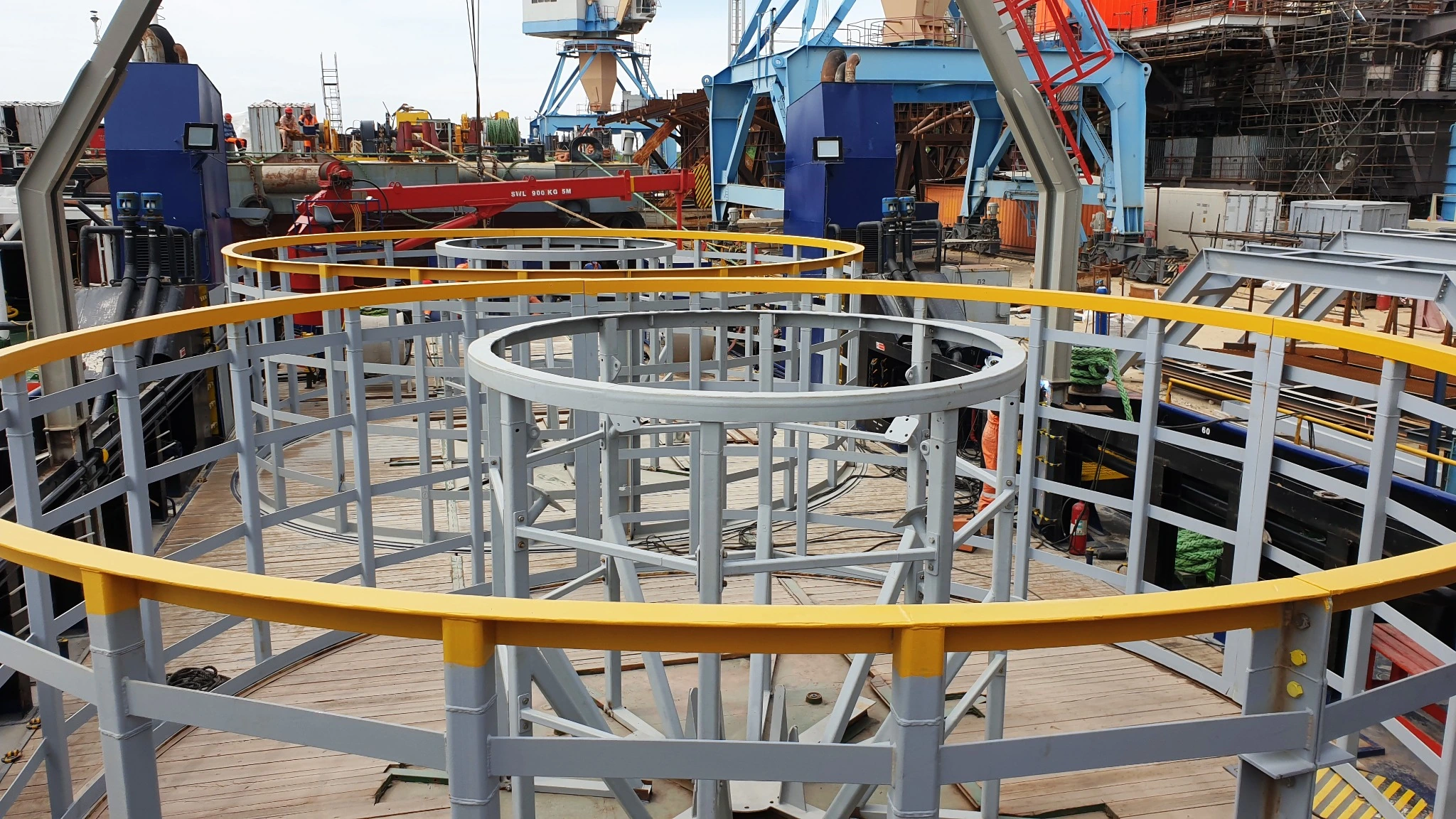

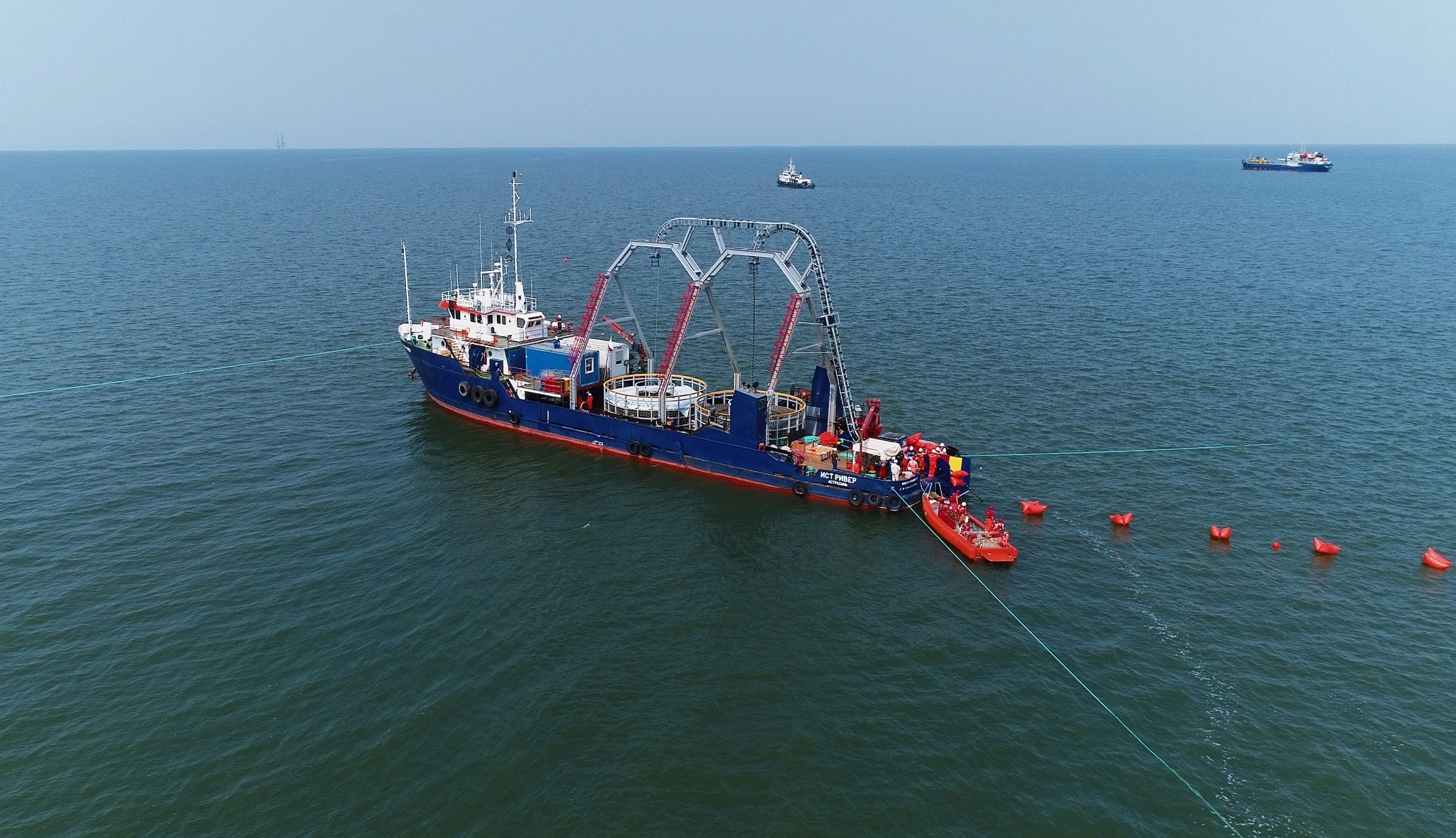

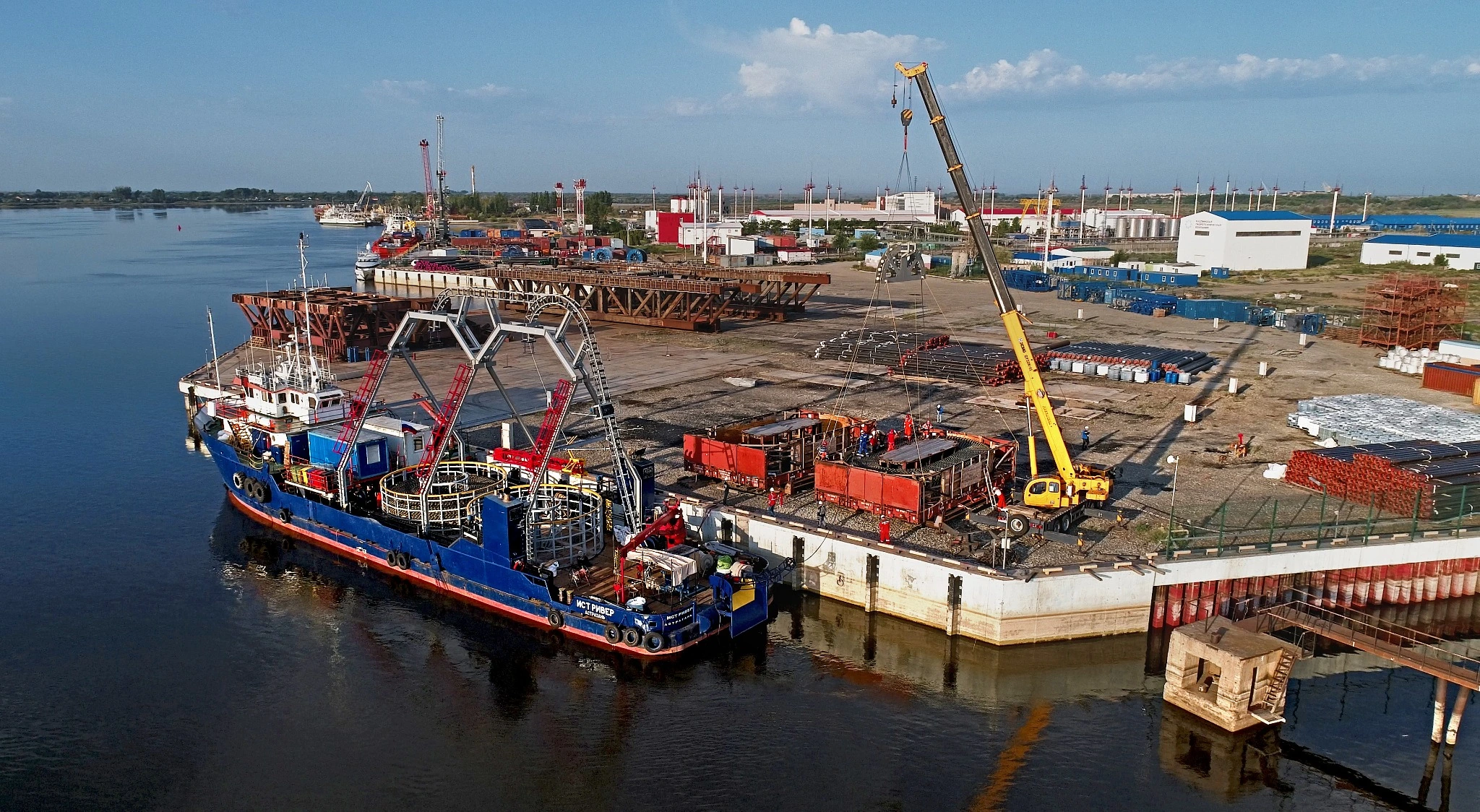

Собственными силами были разработаны рабочая документация и проекты производства работ, учитывающие требования к качественному и безопасному выполнению работ в условиях действующих коммуникаций. Для морских операций было привлечено кабелеукладочное судно «Ист Ривер», специально модернизированное под данный проект: до начала работ оно было оснащено необходимым оборудованием для транспортировки и укладки кабельных линий — стационарными кабельными танками и колёсными натяжителями. Прокладке силовых кабельных линий предшествовала разработка котлованов в районе платформ; часть работ выполнялась на действующей платформе с соблюдением требований промышленной безопасности.
После укладки на морское дно кабельные линии были заглублены при помощи тренчеров на глубину более двух метров. Работы выполнены в соответствии с проектной документацией, нормативными документами и требованиями DNV к морскому гарантийному освидетельствованию (Marine Warranty Survey).
Основные показатели:
Основные этапы работ:
- Инженерные изыскания трассы до и после укладки — многолучевой эхолот и ГБО (R2Sonic 2022), магнитометр, профилограф EdgeTech SB-216S; позиционирование C-Nav 3050 DGNSS.

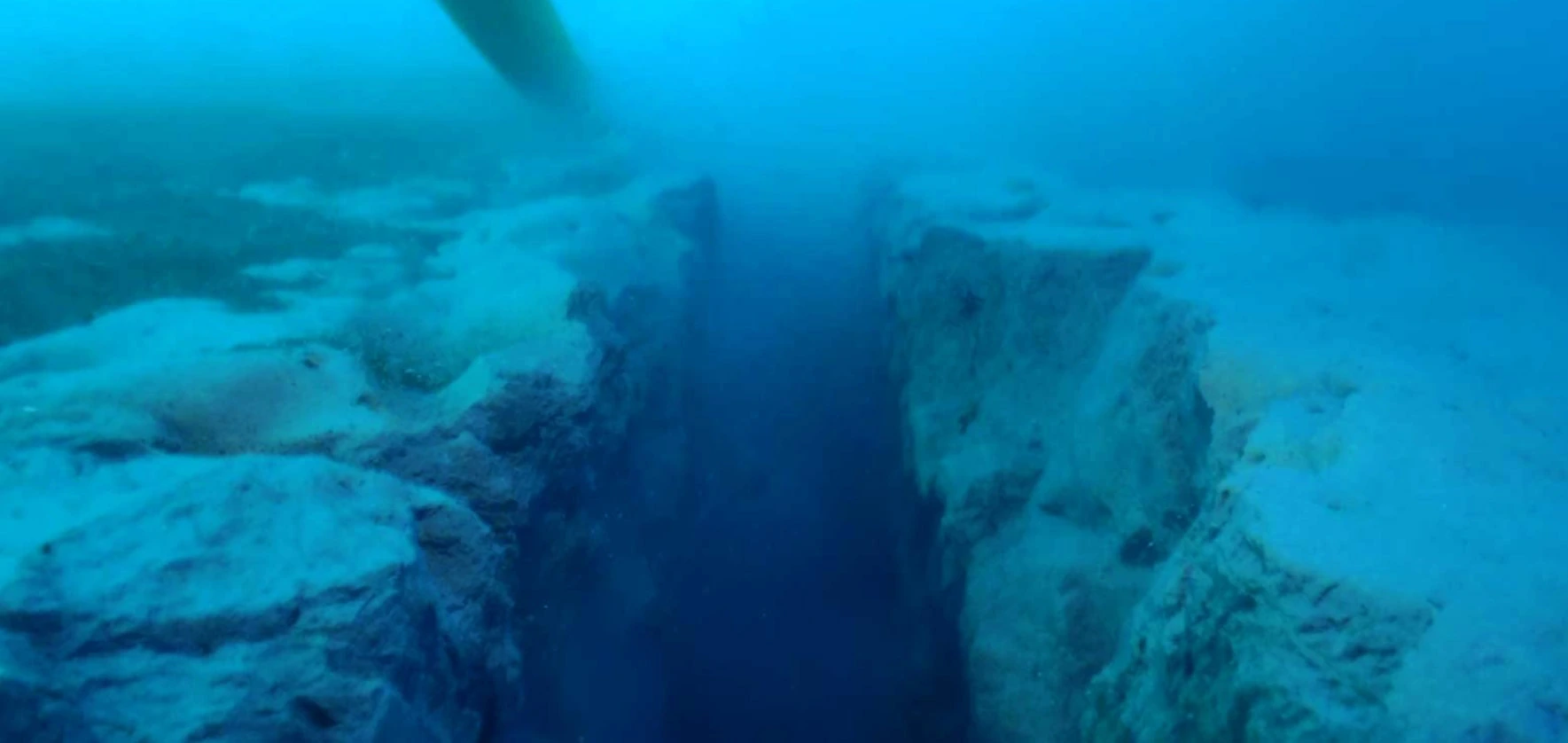

- Разработка и обратная засыпка подводных котлованов у платформ — многочерпаковый земснаряд с шаландой; доработка водолазами гидромониторами и насосом HY85B с рыхлителем EXHY20.

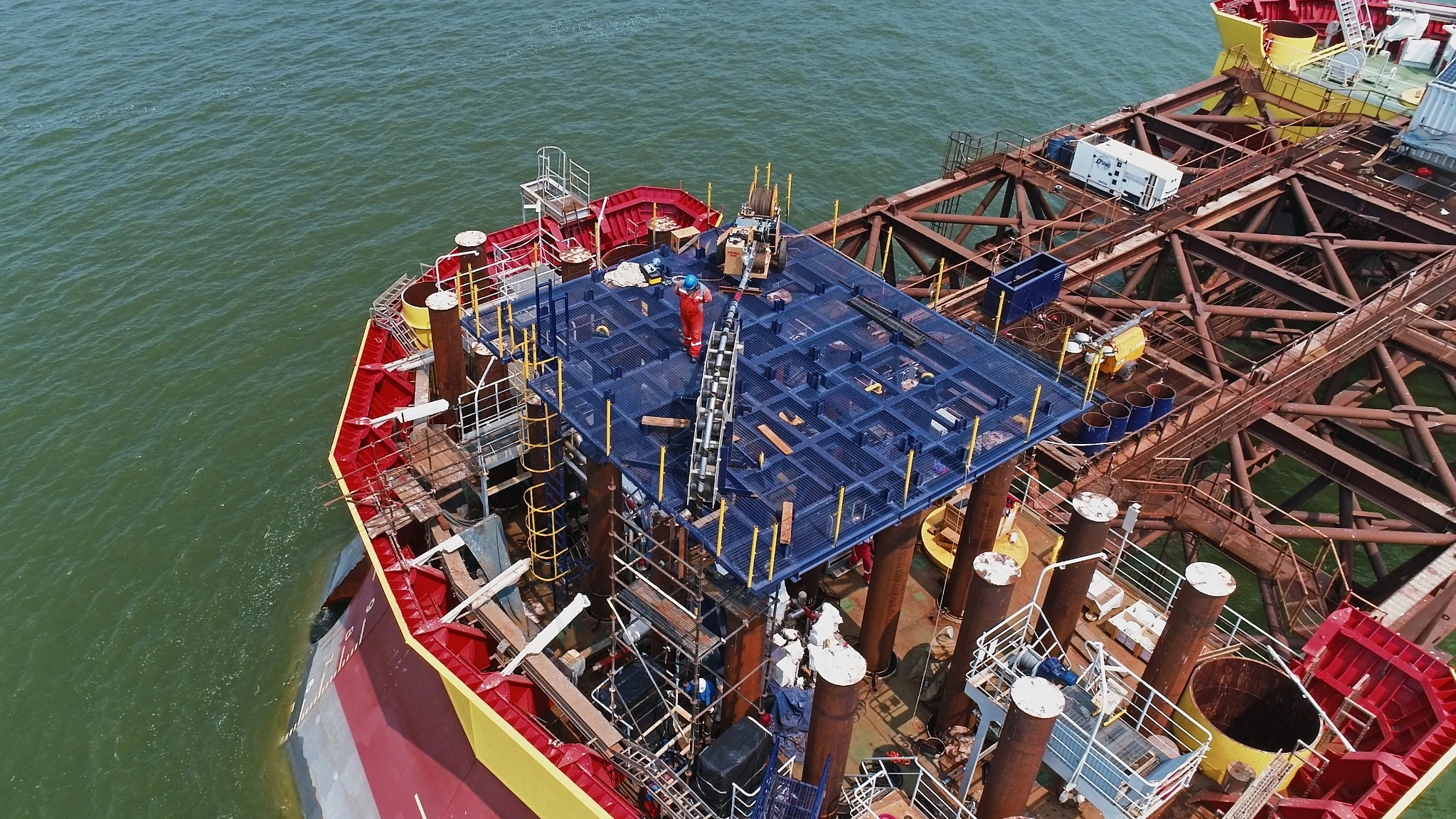

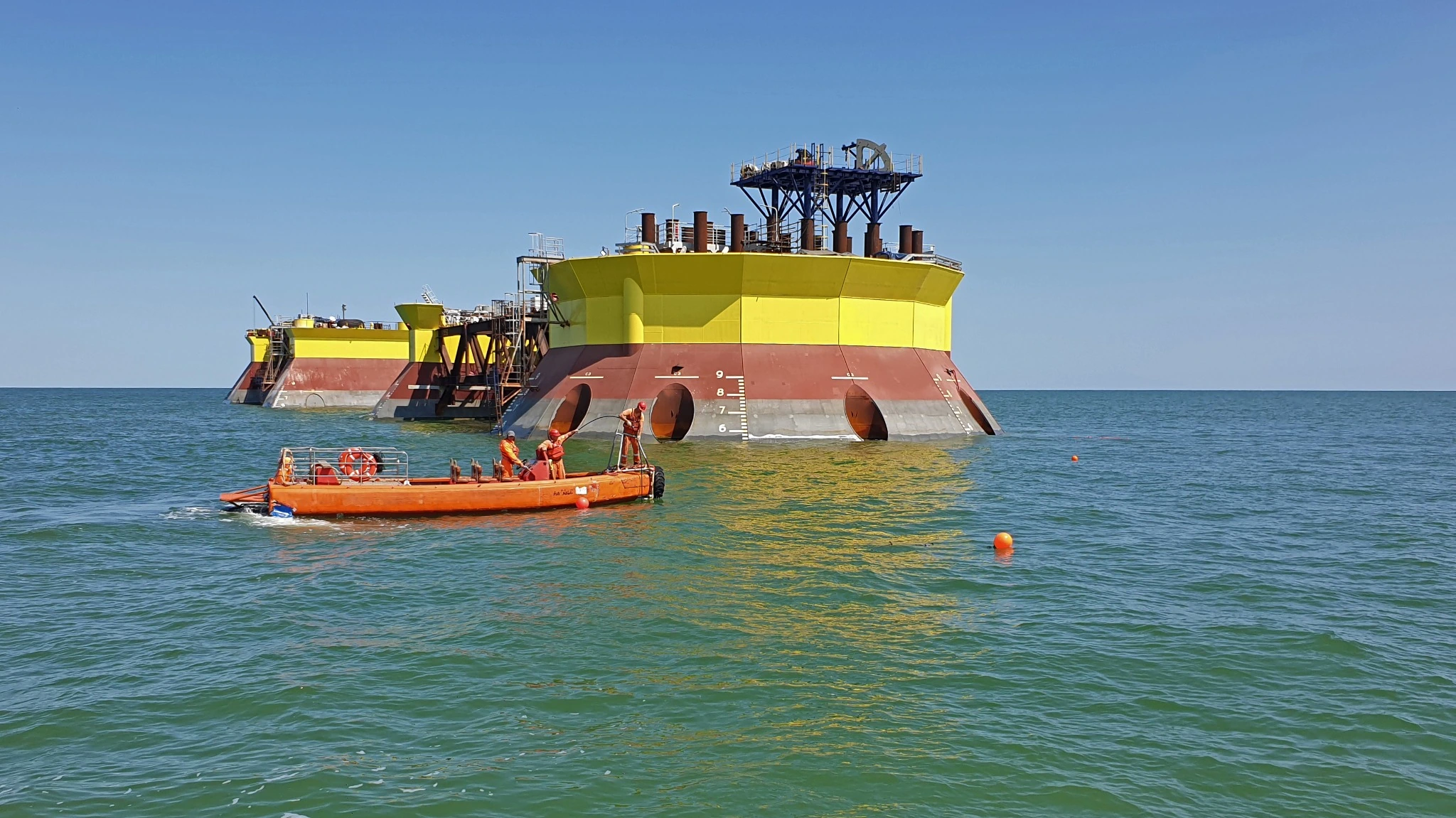

- Монтаж подводных кабельных вставок на опорном блоке платформы ЛСП1 водолазным способом.

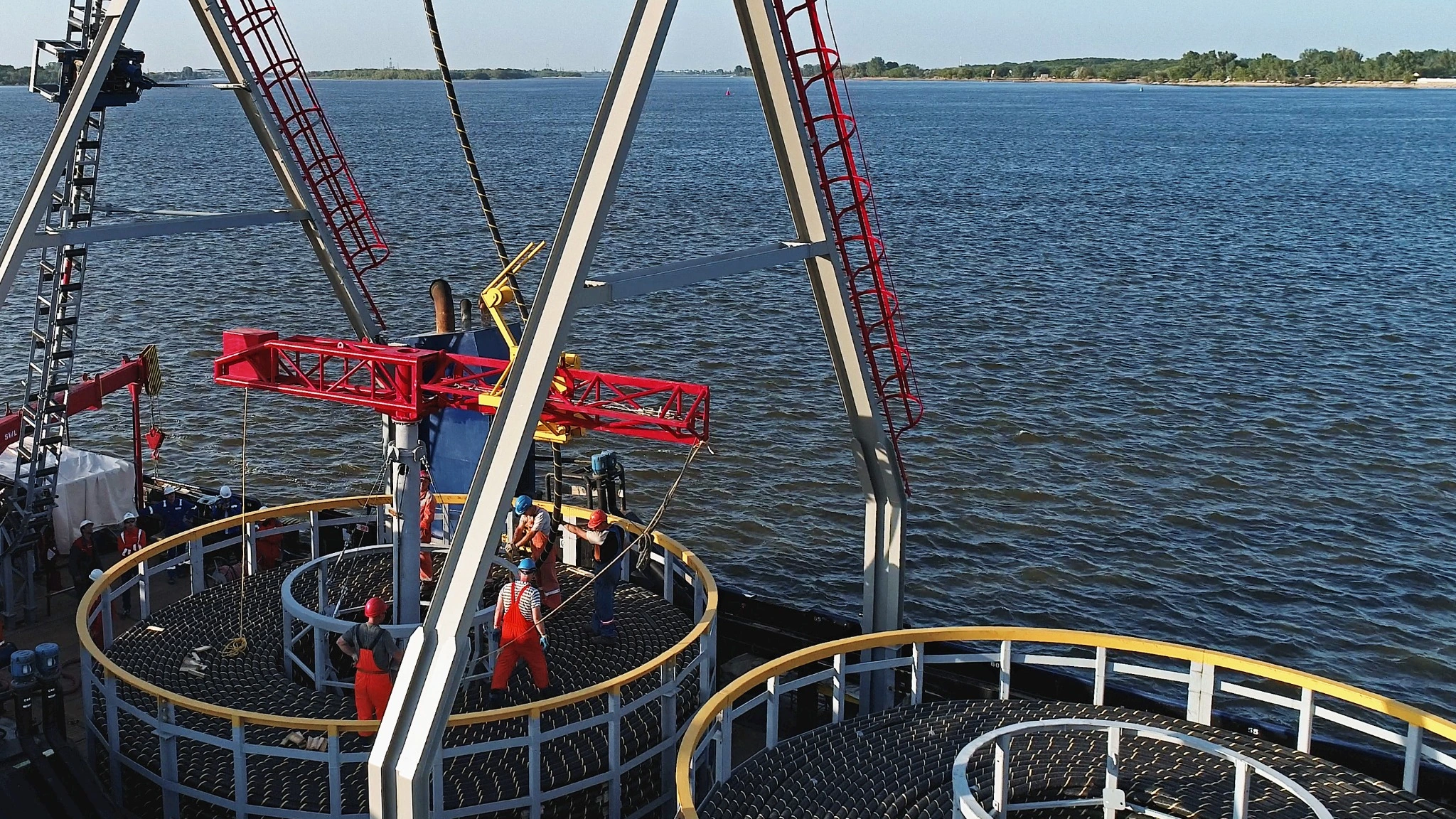

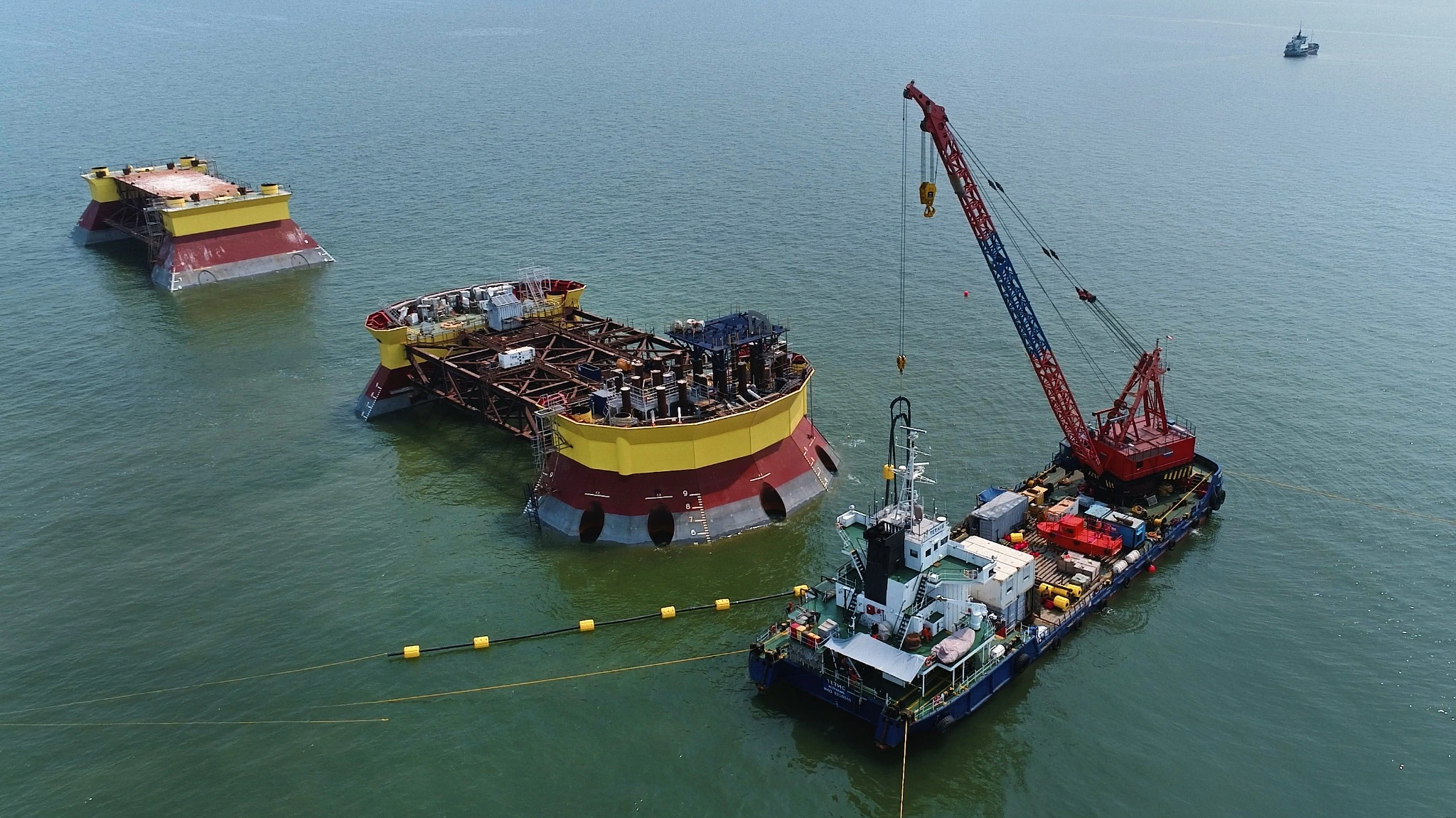

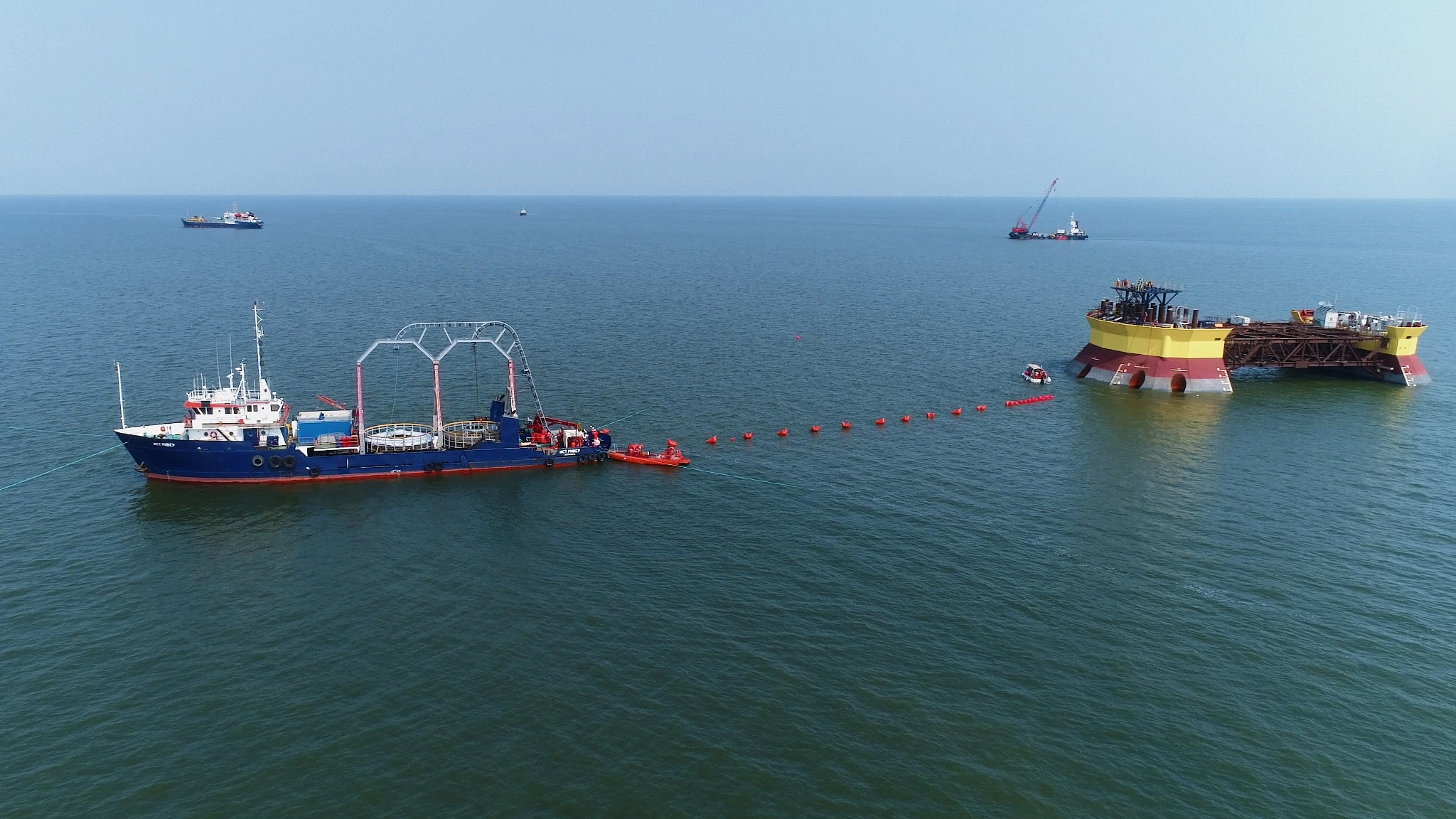

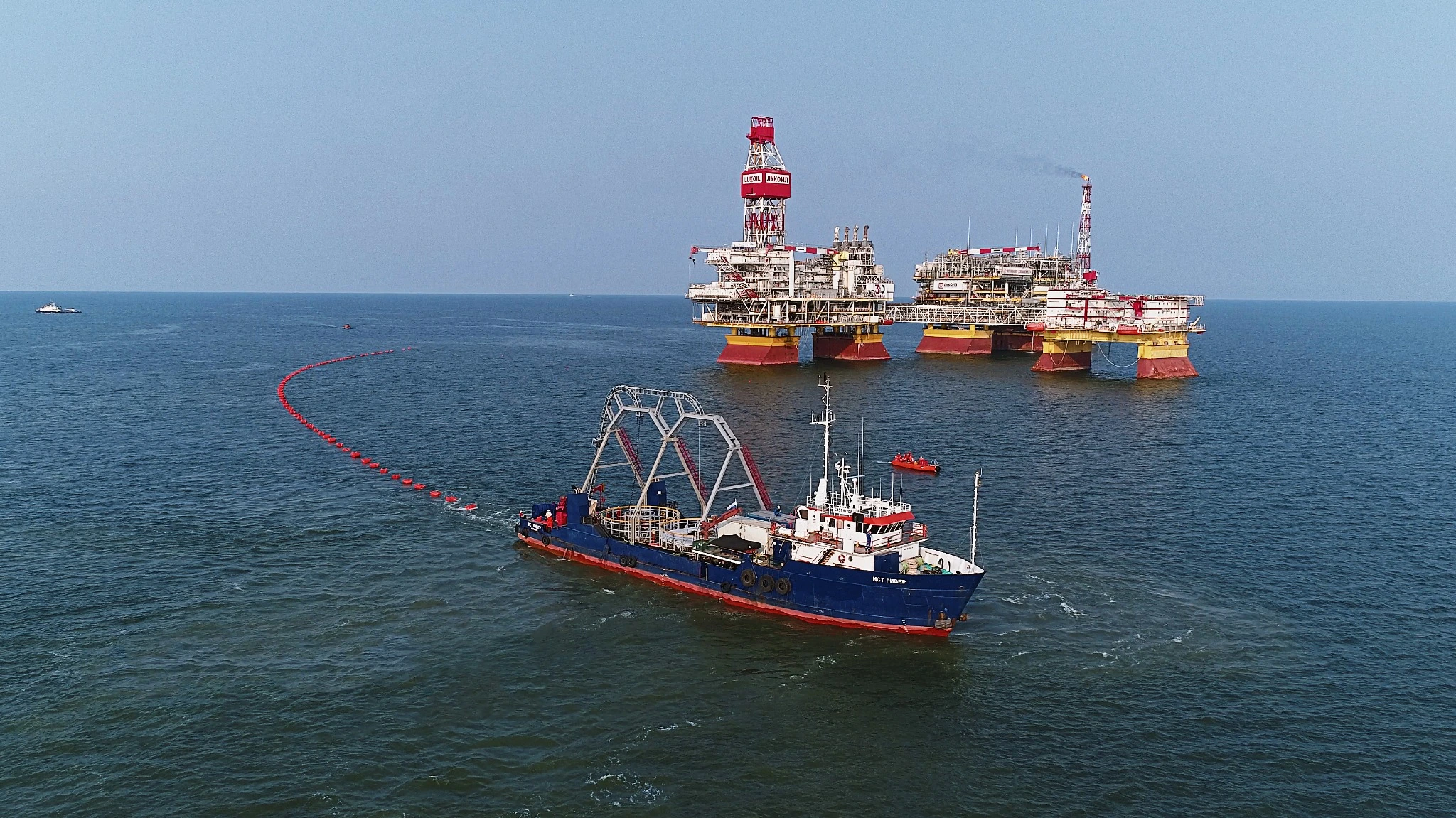

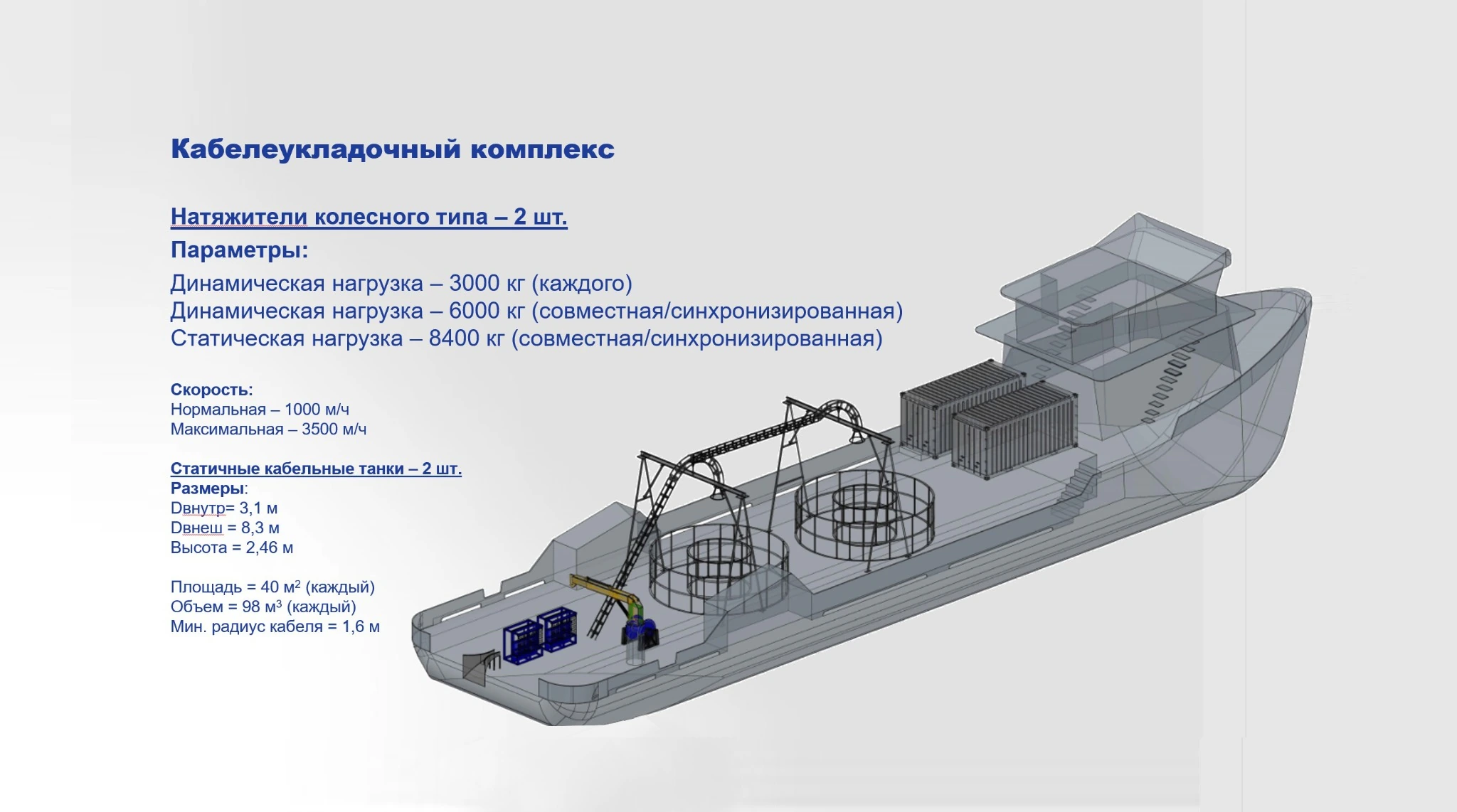

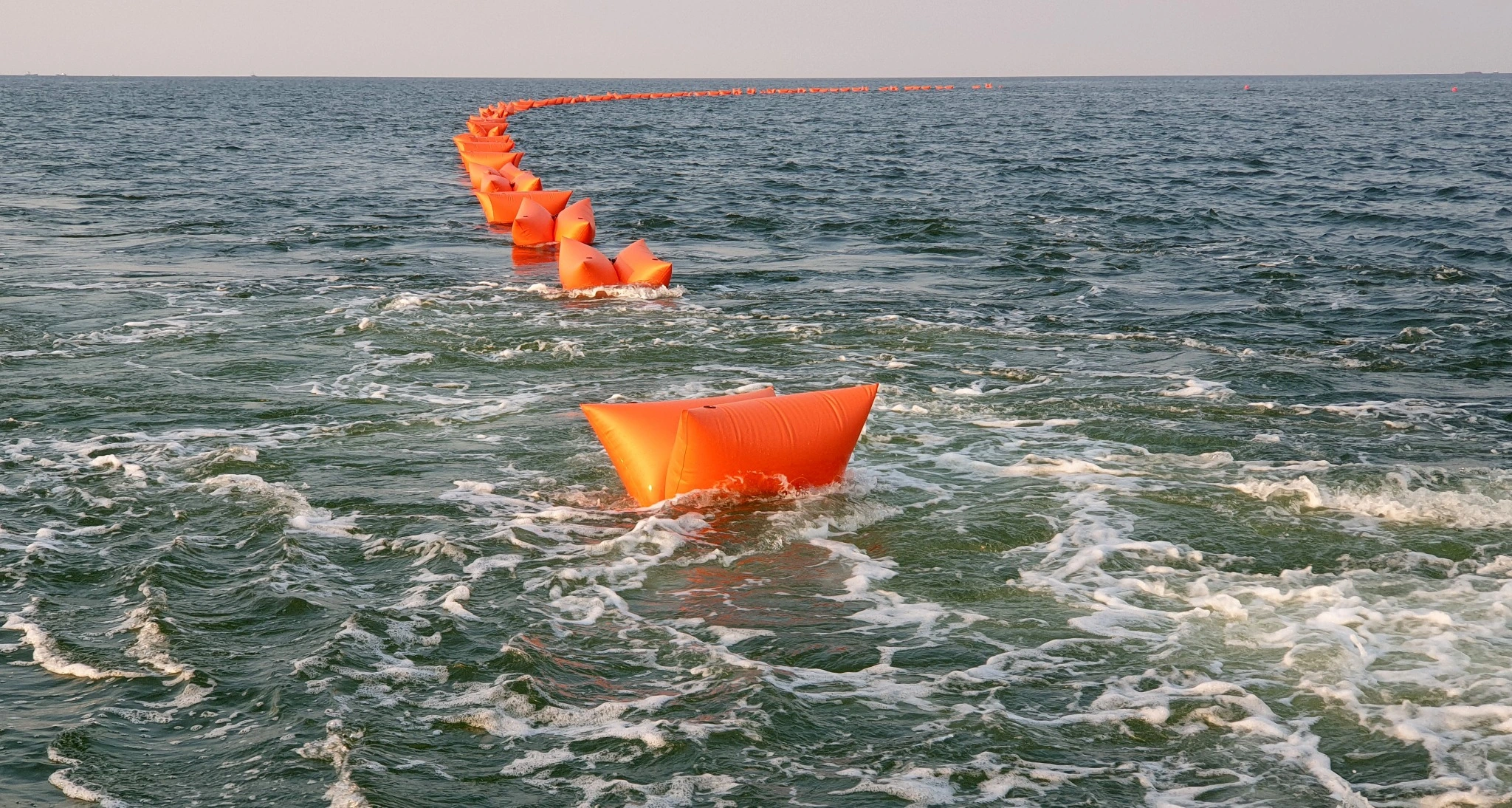

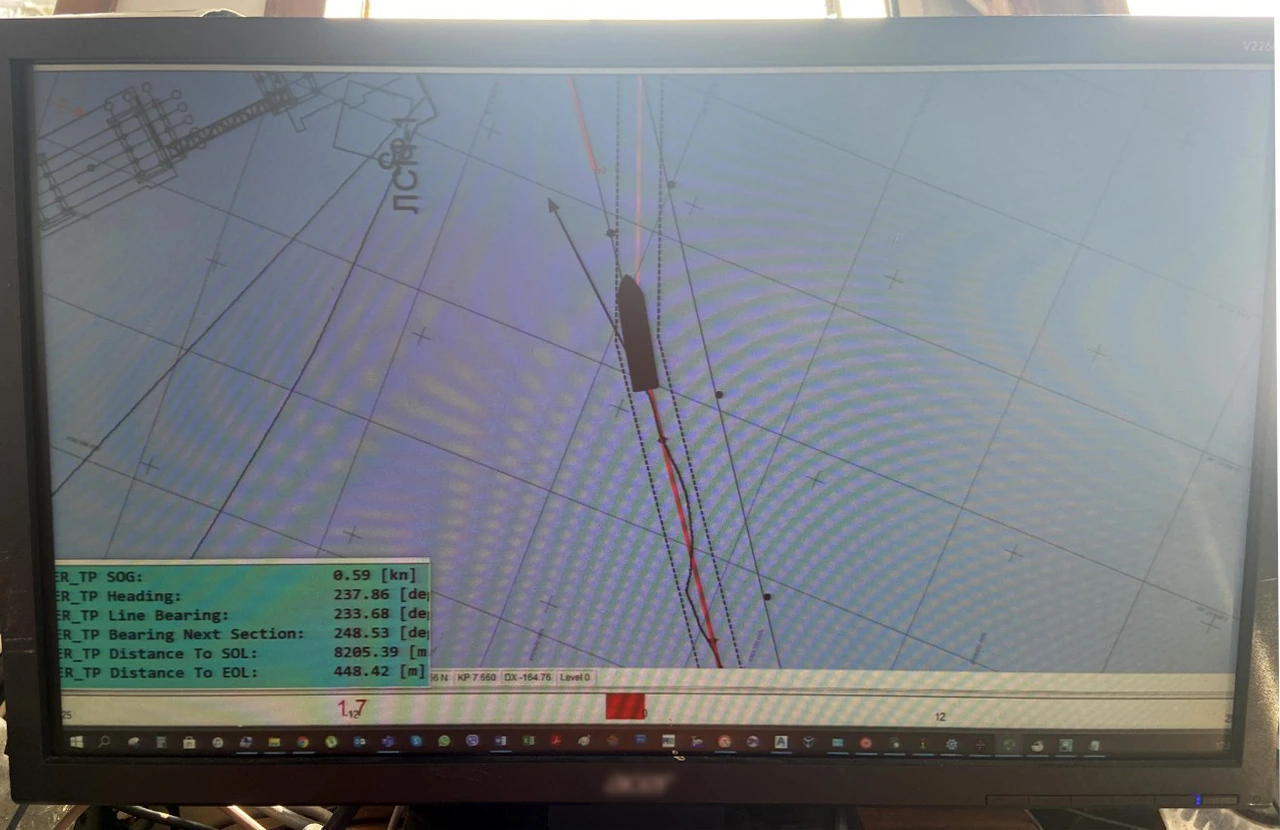

- Укладка силового кабеля кабелеукладочным судном — статичные кабельные танки, колёсные натяжители, позиционирование DP-1 Sirenha совместно с Hypack.
- Протягивание кабеля в подводные кабельные каналы — стальной проводник, самозатягивающийся чулок, выход кабеля отработан по 3D-моделям.

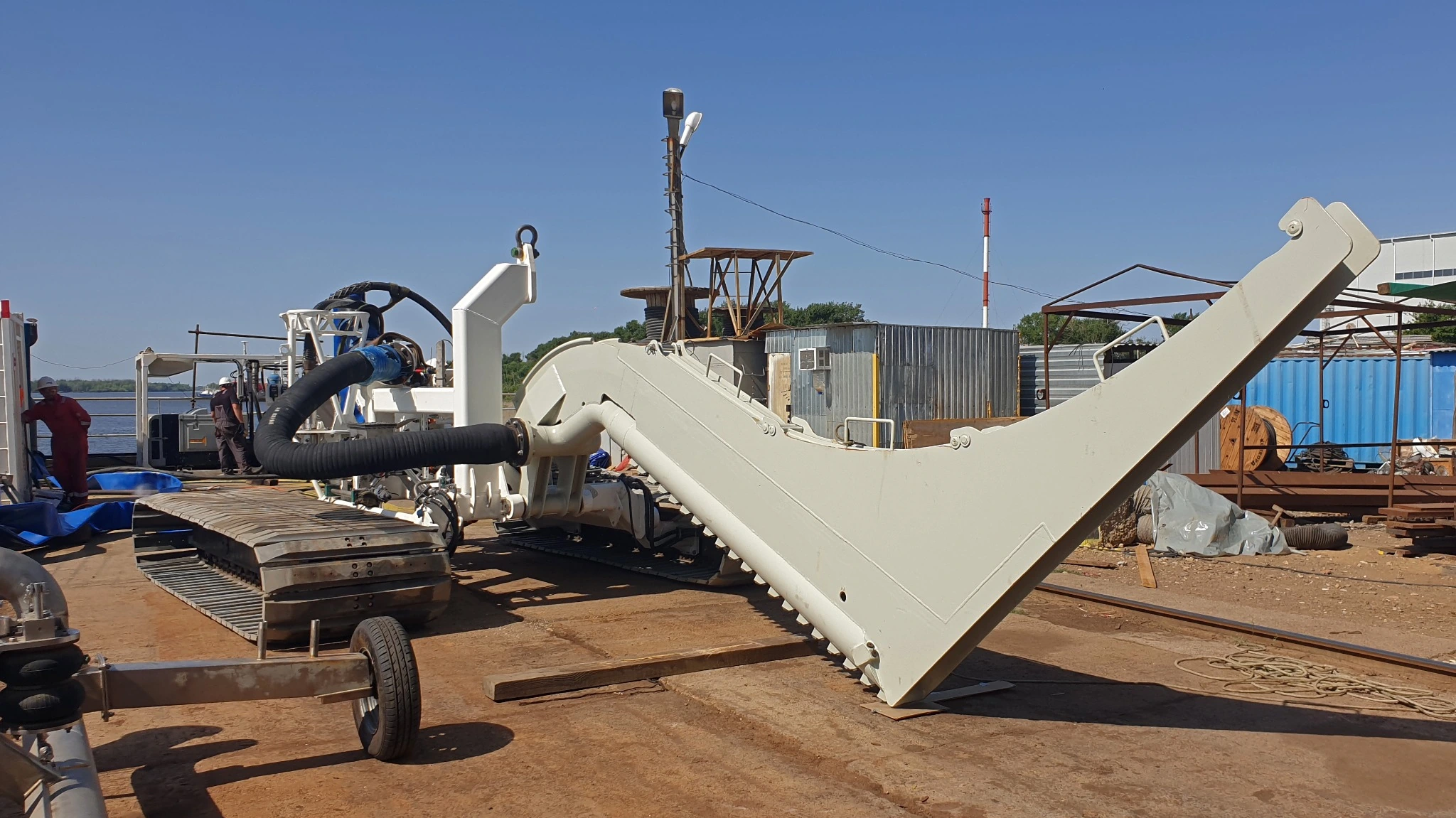

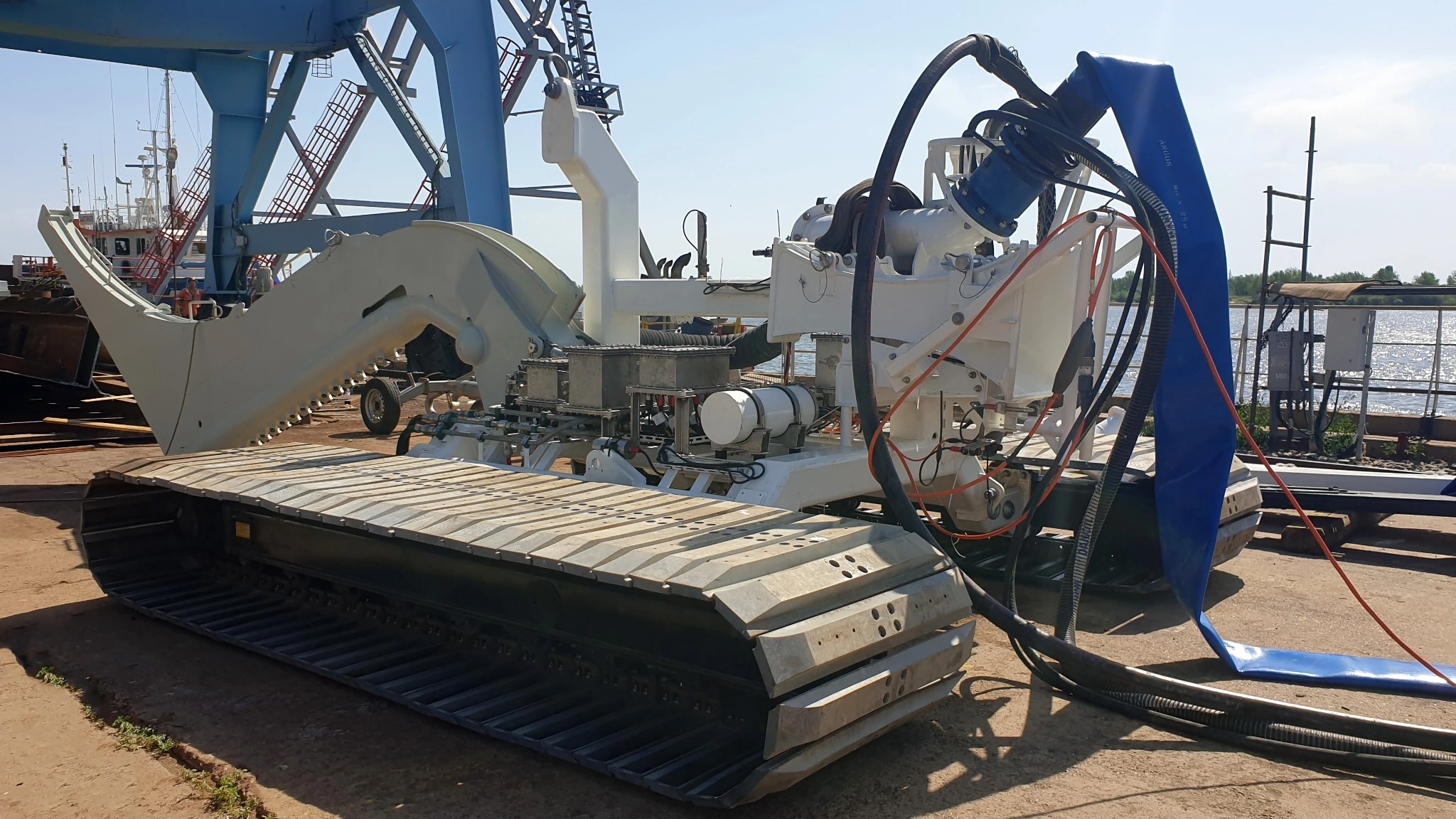

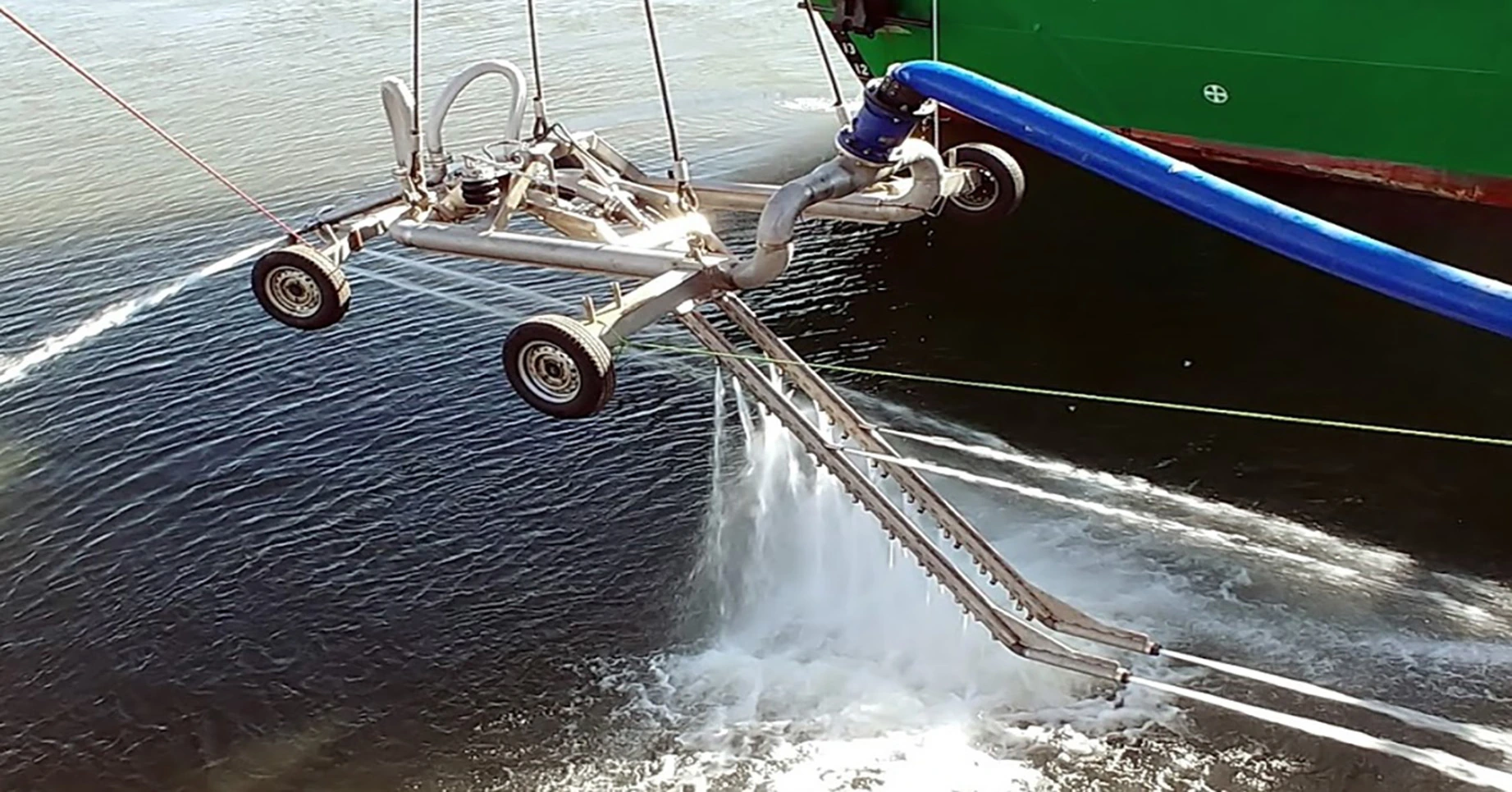

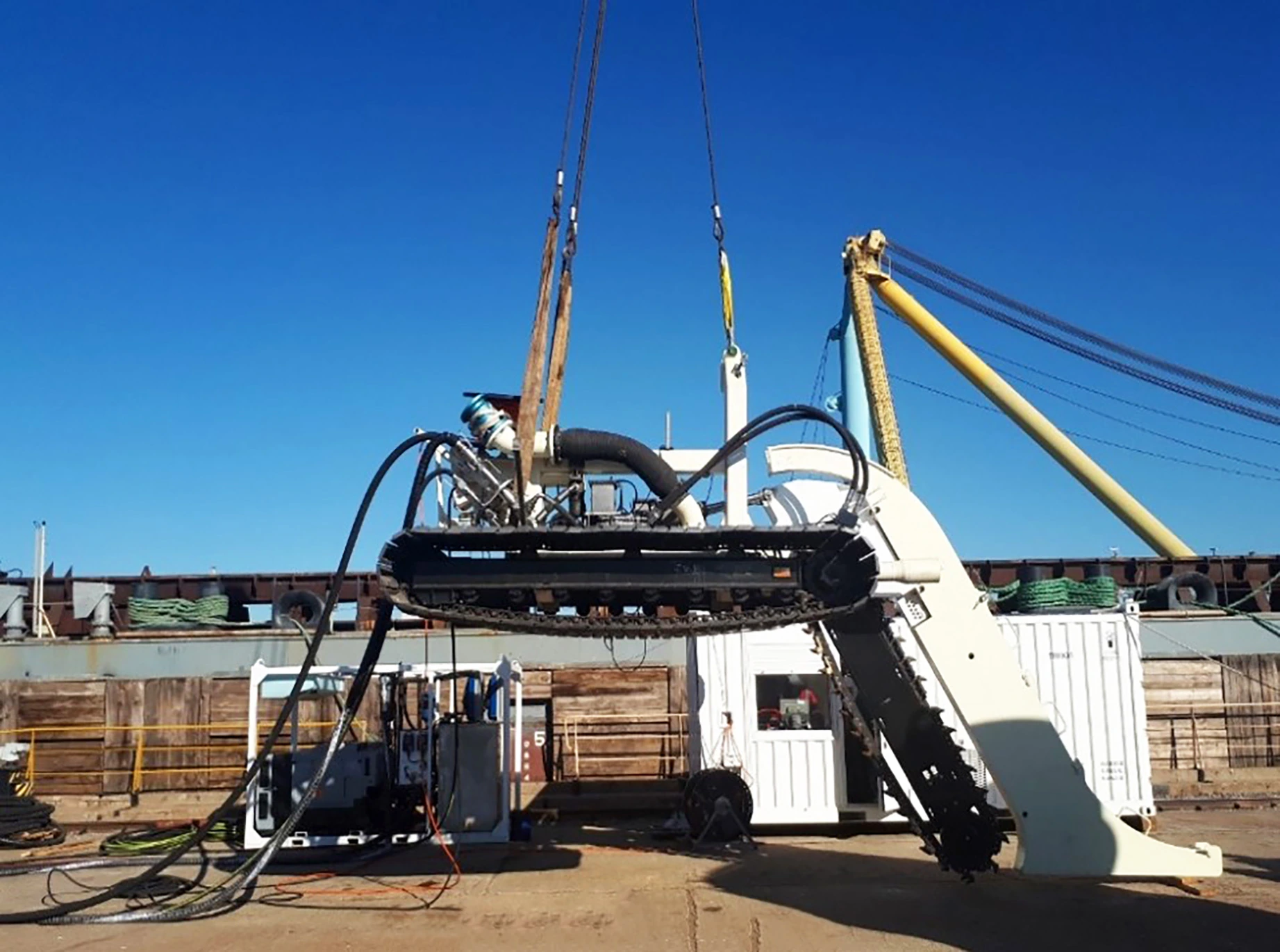

- Заглубление кабельных линий заглубителями ST-2 (ETA LTD) и OTTER-2 методом направленного гидроразмыва — управление водолазами, контроль по USBL и углам крена/дифферента.
- Монтаж подводного оборудования систем геодинамического и гидрологического мониторинга
- Комплексные испытания кабельных линий
